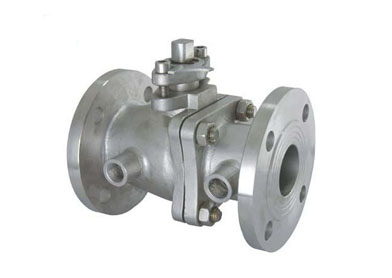

不銹鋼保溫兩體式球閥

發布日期:[2014-11-13]　點擊數：

產品詳情：

不銹鋼球閥,保溫球閥

產品編號：不銹鋼保溫兩體式球閥

產品特點：

不銹鋼保溫兩體式球閥具有良好的保溫保冷特性,且閥門的通徑和管徑一至,介質呈直線流動，阻力小，適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的Z高壓力為1MPa。主要用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。

性能規范

型號	公稱壓力（MPa）	試驗壓力Ps（MPa）			工作溫度（℃）	適用介質
		強度水（MPa）	密封水（MPa）	氣密封（MPa）
PF·QQ41M-16	1.6	2.4	1.8	0.6	≤300	氣動、水、油等
PF·QQ41M-25Q	2.5	4.0	2.8		≤350

主要零件材料

零件名稱	材料
	PF·QQ41M-10 16	PF·QQ41M-25Q
閥體	HT200	QT450-10
球體	不銹鋼
閥桿	45#
手柄	Q235
密封圈	復合石墨

三、外形尺寸和連接尺寸

型號	公稱通徑	尺寸
型號	公稱通徑	L	D	D1	D2	b-f	Z-Φd	H	Do
	15	115	95	65	45	14-2	4-14	105	150
	20	130	105	75	55	16-2	4-14	110	150
	25	140	115	85	65	16-2	4-14	120	160
	32	165	135	100	78	16-2	4-18	145	160
	40	180	145	110	85	16-2	4-18	155	250
	50	200	160	125	100	18-3	4-18	175	300
	65	220	180	145	120	18-3	4-18	195	300
	80	250	195	160	135	20-3	8-18	225	320
	100	280	215	180	155	20-3	8-18	255	320
	125	320	245	210	185	22-3	8-18	285	400
	150	360	280	240	210	24-3	8-23	295	400
	200	400	335	295	265	30-3	12-23	330	450
	40	180	145	110	85	18-3	4-18	155	250
	50	200	160	125	100	20-3	4-18	175	300
	65	220	180	145	120	22-3	8-18	195	300
	80	250	195	160	135	22-3	8-18	225	320
	100	280	230	190	160	24-3	8-23	255	320
	125	320	270	220	188	28-3	8-25	285	400
	150	360	300	250	218	30-3	8-25	295	400
	200	400	360	310	278	34-3	12-25	330	450
